Les vannes trois voies

Les vannes trois voies sont des éléments très importants dans les systèmes de régulation classique:

Ces vannes agissent généralement en mélange ou en répartition de débit.

En mélange, une voie est constamment irriguée (vers la pompe ou circulateur), une voie « chaude » arrive de la chaudière ou de l’échangeur (en chauffage urbain), et une voie « froide » mélange le retour.

Les deux voies « chaude » et « froide » peuvent être alternativement fermée (jamais en même temps).

En cas de forte demande, la voies « chaude » est ouverte et la voies « froide » est fermée.

Sans demande, la voies « froide » est ouverte et la voies « chaude » fermée.

En mode régulation, un mélange se fait entre l’arrivée « chaude » et le retour de l’installation.

En répartition, la vanne est placée sur le retour de l’installation, et répartie le débit, soit vers la production ou soit vers le départ.

Le point de mélange étant à l’intersection entre l’arrivée de la production (chaudières ou échangeurs) et le départ vers le réseau régulé.

Ce mode de montage hydraulique n’étant plus beaucoup utilisé actuellement, se rencontrait sur d’anciennes installations.

On rencontre généralement deux types de vannes mélangeuses, les vannes à secteurs et les vannes à sièges.

Les vannes trois voies à secteur :

Ce sont des vannes motorisées, commandée par la régulation. Ce type de vanne est fonctionnel, mais pas étanche à la fermeture (plus ou moins suivant les modèles). Lors de travaux de remplacement ou d’amélioration, il convient de remplacer cet élément par une vanne à siège (ou soupape).

Ces vannes sont généralement moins chères que les vannes trois voies à siège.

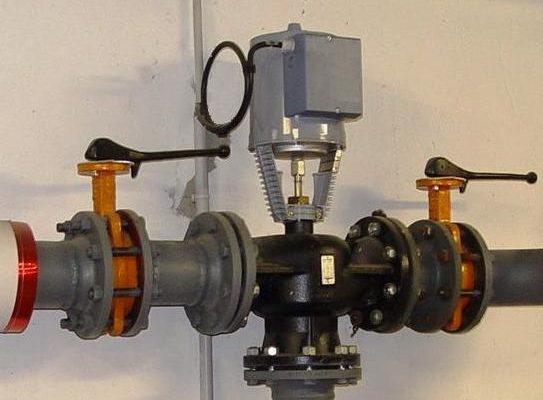

Les vannes trois voies à siège :

Ce sont des vannes motorisées, commandée par la régulation. Ce type de vanne est fonctionnel et étanche à la fermeture (étanchéité à vérifier régulièrement, maintenance). Afin de garantir un bon fonctionnement du chauffage et éviter les pompages (fluctuations de la températures régulée), il est important que cette vanne soit correctement dimensionnée (généralement d’un ou deux diamètres en moins que le diamètre des canalisations).
