Le système d’expansion du circuit de chauffage

Le système d’expansion est destiné à absorber la dilatation de l’eau lors de son réchauffage.
Plusieurs types d’appareils sont utilisés pour cette fonction.

Le vase d’expansion ouvert (ou à l’air libre)
Système le plus ancien, se situant au point le plus haut de l’installation.
Ce type d’expansion n’est plus installé, mais on peut encore en rencontrer sur des installations anciennes.
Ce système a l’inconvénient d’oxygèner l’eau en permanence, et de favoriser ainsi la corrosion des réseaux et l’embouage de ceux-ci.

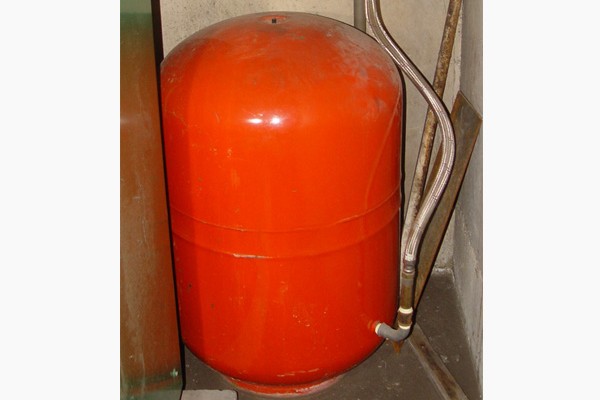

Le vase d’expansion à vessie
Système très répandu, rencontré plus particulièrement sur les installations de faible et moyenne puissance.
Appareil relativement simple, comprenant une bombonne en acier munie d’une membrane interne, gonflée à l’azote.
Ce système simple est à faire vérifier régulièrement (au moins une fois par an), car il est nécessaire de maintenir le matelas d’azote pour que l’expansion soit satisfaisante.
Si l’expansion ne fonctionne pas bien, l’installation a des irrégularités de pression pouvant provoquer de très nombreux désagréments, surtout au dernier(s) niveau(x) (bruits, manque de chauffage..)

Le maintien de pression à bâche ouverte
Système très répandu, rencontré plus particulièrement sur les installations de moyenne et forte puissance.
Appareil complexe, muni d’une ou deux pompes, de déverseurs pour l’excédent de pression, de capteurs de pression et de hauteur d’eau dans la bâche, d’un coffret électrique de commande et d’un appoint d’eau automatique.
Ce système ayant une bâche ouverte, a l’inconvénient d’oxygèner l’eau en permanence, et de favoriser ainsi la corrosion des réseaux et l’embouage de ceux-ci.

Le maintien de pression à bâche fermée.
A compresseur ou à pompe(s), ce système relativement complexe est bien adapté pour l’expansion de l’eau de chauffage.
Il n’y a pas de contact entre l’eau de l’expansion et l’air, ce qui pérénnise l’installation (moins de corrosion)
Avec ce type d’appareil, il est souhaitable d’avoir un système d’appoint d’eau automatique.
